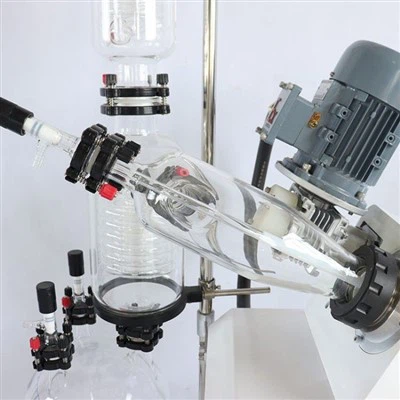

Quali sono i componenti chiave di un evaporatore rotativo sotto vuoto?

Pallone rotante:Il pallone rotante, noto anche come pallone di evaporazione o pallone di ebollizione, è un recipiente di vetro a forma di pera che contiene la soluzione da evaporare. È collegato al meccanismo di azionamento rotante, consentendogli di ruotare durante l'evaporazione per migliorare il trasferimento di calore e l'efficienza dell'evaporazione.



Bagnomaria o bagno riscaldante:Il bagnomaria, o bagno riscaldante, fornisce un ambiente a temperatura controllata per il pallone di evaporazione. Viene spesso riempito con acqua o un altro fluido termovettore e riscaldato alla temperatura desiderata utilizzando un elemento riscaldante. Il calore del bagnomaria riscalda indirettamente il contenuto del pallone di evaporazione.



Meccanismo di azionamento rotatorio:Il meccanismo di azionamento rotante è responsabile della rotazione del pallone di evaporazione. Questa rotazione crea una sottile pellicola di liquido sulla superficie interna del pallone, aumentando così la superficie di evaporazione e favorendo un'efficiente evaporazione del solvente.



Condensatore:Il condensatore è un componente di base che raffredda il vapore creato durante la scomparsa, facendolo condensare nuovamente in uno stato fluido. In un evaporatore rotante sotto vuoto, un normale condensatore è un tubo di vetro a spirale attraverso il quale scorre un liquido refrigerante, come acqua o un refrigerante, per espellere il calore dal vapore.



Struttura del vuoto:La struttura del vuoto viene utilizzata per creare e mantenere un ambiente a pressione ridotta all'interno della caraffa a scomparsa, favorendo la dissipazione a temperatura più bassa e riducendo al minimo il rischio di degradazione del test. Incorpora regolarmente una pompa per vuoto e relativi tubi e valvole per controllare il livello di vuoto.



Supporto per barattolo di evaporazione:Il supporto per barattolo dissipatore, spesso indicato come supporto o morsetto, mantiene saldamente in posizione la caraffa evanescente consentendole di ruotare liberamente. È progettato per dare solidità e impedire che il barattolo si ribalti durante il funzionamento.



Quadro di controllo del vuoto:Il sistema di controllo del vuoto dirige il livello di vuoto all'interno del sistema, consentendo all'amministratore di modificare e mantenere le condizioni di peso desiderate per un'efficace scomparsa del solvente. Questa struttura può incorporare vacuometri, valvole e controlli per l'esatta somministrazione del peso.



Pallone ricevente:Il pallone di raccolta, noto anche come pallone di raccolta, raccoglie il solvente condensato che gocciola dal condensatore. Solitamente viene posizionato sotto il condensatore ed è collegato all'uscita del condensatore tramite un tubo.



Telaio di supporto o alloggiamento:Il telaio di supporto o alloggiamento fornisce il supporto strutturale per i vari componenti delevaporatore rotante sotto vuoto, garantendo stabilità e sicurezza durante il funzionamento.





Qual è il ruolo del pallone dell'evaporatore rotante nel processo?



ILevaporatore rotanteil pallone è un componente cruciale nel processo di distillazione in un ambiente di laboratorio. La sua funzione primaria è quella di trattenere la miscela liquida in fase di evaporazione. Questo pallone è tipicamente realizzato in vetro borosilicato di alta qualità, rinomato per la sua resistenza allo shock termico e alla corrosione chimica, garantendo l'integrità delle sostanze lavorate. Il suo design consente un efficiente trasferimento di calore dal bagno riscaldante al campione liquido, facilitando l'evaporazione.



In che modo la pompa per vuoto contribuisce all'efficienza del sistema?



La pompa del vuoto svolge un ruolo fondamentale nel migliorare l'efficienza delevaporatore rotante sotto vuoto. Creando un ambiente sotto vuoto all'interno del sistema, la pressione viene abbassata, il che a sua volta abbassa il punto di ebollizione dei campioni liquidi. Questo punto di ebollizione ridotto consente l'evaporazione a temperature più basse, prevenendo la degradazione termica delle sostanze sensibili al calore. Inoltre, la pompa a vuoto aiuta nella rimozione dei solventi evaporati, favorendo tassi di evaporazione più rapidi e migliorando l'efficienza complessiva del processo.



Vengono utilizzati materiali specifici per il condensatore e l'evaporatore?



Infatti, sia per il condensatore che per l'evaporatore vengono utilizzati materiali specificievaporatore rotante sotto vuotoAiuta a garantire prestazioni e durata ottimali. Il condensatore, responsabile del raffreddamento e della condensazione dei vapori evaporati in forma liquida, è comunemente costruito utilizzando vetro di alta qualità o acciaio inossidabile. Questi materiali offrono un'eccellente conduttività termica e resistenza alla corrosione, essenziali per mantenere l'integrità del distillato. Allo stesso modo, l'evaporatore, dove il campione liquido subisce evaporazione, è generalmente realizzato in vetro borosilicato, rinomato per la sua inerzia chimica e stabilità termica, garantendo compatibilità con un'ampia gamma di solventi e campioni.



In sintesi, ilevaporatore rotante sotto vuotocomprende diversi componenti chiave, ciascuno dei quali svolge un ruolo cruciale nel processo di distillazione all'interno di un ambiente di laboratorio. Dal pallone dell'evaporatore rotante, che contiene il campione liquido, alla pompa da vuoto, che crea le condizioni di vuoto necessarie, fino al condensatore ed evaporatore, che facilitano il raffreddamento e l'evaporazione, ogni componente contribuisce all'efficienza e all'efficacia del sistema, consentendo misurazioni precise ed elaborazione affidabile dei campioni.
