Cos'è un reattore per autoclave?
Jan 07, 2025
Lasciate un messaggio
Reattore autoclave, noto anche come reattore ad alta pressione, è un dispositivo per la reazione chimica in condizioni di alta pressione e alta temperatura, è una tipica innovazione del dispositivo di azionamento magnetico applicato alle apparecchiature di reazione, risolve fondamentalmente il problema della perdita della tenuta meccanica che non può essere superata da il metodo di sigillatura tradizionale e ottenere un ambiente di reazione senza perdite e inquinamento. Il suo principio di funzionamento è quello di utilizzare un ambiente di reazione di produzione ad alta pressione per promuovere la reazione chimica. Nello stato di alta pressione, la spaziatura molecolare del gas è piccola, la frequenza di collisione della reazione aumenta e la velocità di reazione è notevolmente accelerata. Inoltre, le prestazioni di diffusione del gas vengono ridotte in condizioni di alta pressione, il che favorisce ulteriormente la reazione.

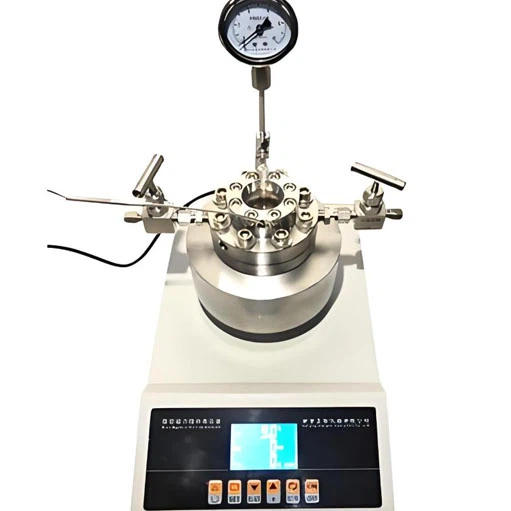

Forniamo reattori per autoclavi, fare riferimento al seguente sito Web per specifiche dettagliate e informazioni sul prodotto.
Prodotto:https://www.achievechem.com/chemical-equipment/autoclave-reactor-vessel.html
Struttura e composizione
Reattore autoclave, come una sorta di apparecchiatura di reazione in grado di resistere ad alta pressione e alta temperatura, la sua struttura e composizione sono progettate per essere piuttosto complesse e precise per garantire la sicurezza e l'efficienza della reazione in condizioni estreme. Quella che segue è una descrizione dettagliata della struttura principale e dei componenti del reattore dell'autoclave:
Struttura principale
Corpo del calderone
Il corpo del reattore è la parte centrale del reattore dell'autoclave ed è solitamente realizzato con materiali ad alta resistenza e resistenti alla corrosione, come acciaio inossidabile, lega di titanio o leghe speciali.
La forma del corpo del bollitore è solitamente cilindrica o sferica per resistere all'alta pressione interna.
Di solito non ci sono fori sul corpo del bollitore e l'ugello, l'interfaccia e gli accessori sono disposti sul coperchio del bollitore per mantenere l'integrità della struttura.
Copertura del calderone
Il coperchio del bollitore e il corpo del bollitore sono collegati tramite bulloni, dadi e altri elementi di fissaggio per formare uno spazio di reazione sigillato.
Il coperchio è solitamente dotato di una varietà di interfacce e accessori, come manometri, termometri, valvole di sicurezza, dischi di rottura, guarnizioni dell'albero dell'agitatore, ecc.
Msistema di fissaggio e trasmissione
Agitatore
L'agitatore è una parte utilizzata nel reattore dell'autoclave per miscelare i materiali di reazione, solitamente composta da pala di agitazione, albero di agitazione e motore.
La forma e le dimensioni dell'agitatore sono progettate in base alla natura del materiale di reazione e alle condizioni di reazione per garantire un buon effetto di miscelazione.
Sistema di trasmissione
Il sistema di azionamento viene utilizzato per trasferire la potenza del motore all'agitatore, solitamente includendo riduttore, giunto, cuscinetti e altri componenti.
Nel reattore dell'autoclave, il sistema di trasmissione adotta solitamente un azionamento magnetico o una tenuta meccanica per impedire la fuoriuscita di mezzi ad alta pressione e alta temperatura.
Hsistema di alimentazione e raffreddamento
Stufa
Il riscaldatore viene utilizzato per fornire il calore necessario per la reazione e viene solitamente installato all'esterno o all'interno del corpo del bollitore.
Il tipo di riscaldatore comprende il riscaldamento elettrico, il riscaldamento a vapore, il riscaldamento dell'olio a conduzione termica, ecc., selezionato in base alle condizioni di reazione e ai requisiti del processo.
Sistema di raffreddamento
Il sistema di raffreddamento viene utilizzato per controllare la temperatura di reazione e impedire che la reazione vada fuori controllo o che si verifichino danni all'apparecchiatura a causa della temperatura eccessiva.
Il sistema di raffreddamento comprende solitamente una camicia dell'acqua di raffreddamento, una serpentina di raffreddamento e altri componenti che asportano il calore generato dalla reazione attraverso il mezzo di raffreddamento circolante.
Sdispositivi di sicurezza
Il manometro viene utilizzato per monitorare la variazione di pressione nel bollitore e garantire che la reazione avvenga entro l'intervallo di pressione sicuro.
Il termometro viene utilizzato per monitorare la variazione di temperatura nel bollitore e garantire che la reazione venga eseguita entro l'intervallo di temperatura impostato.
La valvola di sicurezza viene utilizzata per rilasciare automaticamente la pressione quando la pressione nel bollitore supera il valore impostato per evitare che l'apparecchiatura esploda sotto sovrapressione.
Il disco di rottura è un dispositivo di sicurezza monouso che si rompe automaticamente quando la pressione nel bollitore supera il valore impostato, scaricando la pressione e proteggendo l'attrezzatura.
La valvola di sfiato di emergenza viene utilizzata per rilasciare rapidamente il materiale nel bollitore in caso di emergenza per prevenire incidenti.
Altri allegati
Occhiali da vista
Lo specchio visivo viene utilizzato per osservare la reazione nel bollitore, il che è comodo per l'operatore per monitorare e regolare le condizioni di reazione.
Porta di ricarica
La porta di alimentazione viene utilizzata per aggiungere materiali di reazione o catalizzatori al reattore.
Porto di campionamento
La porta di campionamento viene utilizzata per l'analisi del campionamento durante il processo di reazione per comprendere l'avanzamento della reazione e le proprietà del prodotto.
Porta di scarico
La porta di scarico viene utilizzata per scaricare il gas o il vapore prodotto durante la reazione.
Vantaggi e svantaggi
Vantaggio
Fornire un ambiente ad alta pressione e alta temperatura:
I reattori autoclavi possono fornire un ambiente di reazione ad alta pressione e temperatura elevata, il che rende difficile l'ottenimento di molte reazioni in condizioni di pressione normale e temperatura ambiente.
In condizioni di alta pressione, il volume molare dei reagenti diminuisce, la velocità di reazione aumenta e la posizione di equilibrio della reazione si sposta, migliorando così l'efficienza della reazione e la qualità del prodotto.
Forte resistenza alla corrosione:
I reattori per autoclavi sono generalmente realizzati con materiali resistenti alla corrosione, come acciaio inossidabile, lega di titanio, ecc., che possono resistere alla corrosione di una varietà di acidi, basi e solventi.
Ciò consente al reattore dell'autoclave di gestire un'ampia gamma di sostanze chimiche ed è adatto a una varietà di reazioni chimiche ed esigenze di sintesi di sostanze.
Buone prestazioni di tenuta:
Il reattore dell'autoclave ha elevate prestazioni di tenuta, che possono prevenire perdite di materiale e contaminazione durante il processo di reazione.
Le elevate prestazioni di tenuta non solo garantiscono la sicurezza del materiale di reazione, ma proteggono anche l'ambiente dalla contaminazione.
Mescolare bene:
Il reattore dell'autoclave viene solitamente agitato magneticamente o agitato meccanicamente per ottenere una reazione uniforme.
L'agitazione uniforme aiuta a migliorare l'efficienza della reazione e la qualità del prodotto, riducendo al contempo il consumo di energia durante il processo di reazione.
Controllo preciso:
Il reattore dell'autoclave è dotato di un accurato sistema di controllo e regolazione, in grado di monitorare e regolare in tempo reale parametri di reazione quali temperatura, pressione e velocità di agitazione.
Ciò rende il processo di reazione più stabile e controllabile e migliora l'accuratezza e l'affidabilità dell'esperimento.
Grande capacità:
Il reattore dell'autoclave può eseguire grandi quantità di reazioni e il volume può raggiungere diversi litri o addirittura centinaia di litri.
Ciò rende il reattore dell'autoclave adatto alla produzione industriale su larga scala e può soddisfare le esigenze di sintesi e reazione su larga scala nella produzione di processi chimici.
Simminente
Costo elevato dell'attrezzatura
Il materiale di produzione, il processo e i requisiti tecnici del reattore autoclave sono elevati, quindi il costo dell'attrezzatura è relativamente elevato.
Ciò rende i reattori autoclave inadatti per un uso diffuso in piccoli esperimenti o progetti a basso costo.
01
Complesso di manutenzione
La struttura dei reattori autoclavi è complessa e richiede manutenzione e manutenzione regolari.
I lavori di manutenzione, compresa la pulizia, l'ispezione e la sostituzione delle guarnizioni, richiedono determinate conoscenze professionali e capacità operative.
02
Rischio operativo elevato
Il reattore dell'autoclave viene utilizzato in condizioni di alta pressione e alta temperatura e sussistono alcuni rischi operativi.
Se il funzionamento non è corretto o l'apparecchiatura è difettosa, potrebbero verificarsi incidenti pericolosi come esplosioni.
03
Opacità
La maggior parte dei reattori in autoclave sono opachi e non possono essere osservati direttamente all'interno della reazione.
Ciò rende necessario che gli operatori facciano affidamento su altri metodi di monitoraggio per comprendere l’avanzamento della reazione e le proprietà del prodotto, aumentando la complessità delle operazioni.
04
